PSPI фотосензитивен полиимиден фоторезист

Семикслаб PSPI фотосензитивен полиимиден материјал за пакување

PSPI е течен фотосензитивен смолен материјал за производители на полупроводници. Тој извршува повеќекратни клучни функции во производството на полупроводници, дејствувајќи како површински заштитен филм за полупроводнички елементи, слој за пасивација за испакнатини и изолациски слој за преожичување.

Овој материјал се издвојува по своите извонредни карактеристики. Нуди одлична отпорност на топлина и хемикалии. Покрај тоа, се одликува со извонредни електрични и механички својства.

За да ги задоволиме еволуирачките потреби на индустријата, развивме разновидно портфолио на производи. Овие производи се добро опремени за да ги исполнат барањата на технологијата за пакување од следната генерација, осигурувајќи дека можеме да обезбедиме решенија што се во чекор со најновите достигнувања во областа на полупроводниците.

Апликација:

Главно се користи во полето на полупроводници, за површинска заштитна фолија на полупроводнички компоненти, подигнат слој за пасивација, слој за преожичување на изолацијата и така натаму. Исто така, сè повеќе се користи во најсовремени пакувања кои бараат формирање на повеќеслојни слоеви.

Услуги што можат да се обезбедат:

анализа на сценарија за апликација на клиент, спојување на материјали, решавање на технички проблеми.

Профил на компанијата:

Семикслаб има 2 лаборатории, тим од експерти со 20 години искуство со материјали, со можности за истражување и развој и производство, тестирање и верификација.

Брза детали:

1. Различни имиња за производи: PSPI фотосензитивен полиимиден фоторезист/PSPI/фотосензитивна изолација/PSPI фотосензитивен полиимиден материјал за пакување/фотосензитивен полиимид.

2. Главна примена: Главно се користи во полето на полупроводници, за површинска заштитна фолија на полупроводнички компоненти, подигнат слој за пасивација, слој за преожичување на изолација и така натаму. Исто така, се повеќе се користи во најсовремени пакувања кои бараат формирање на повеќеслојни слоеви. Главно во областа на средно и високо полупроводничко пакување.

3. Основни спецификации：

Фотосензитивна резолуција ≤3um, термичка стабилност до 320℃, диелектрична константа 3.3 (1MHz), адхезија 40Mpa, отпорност на силна киселина и алкална корозија, тесен процесен прозорец, главно во областа на средно и високо пакување.

Табела за споредба на перформансите на производот:

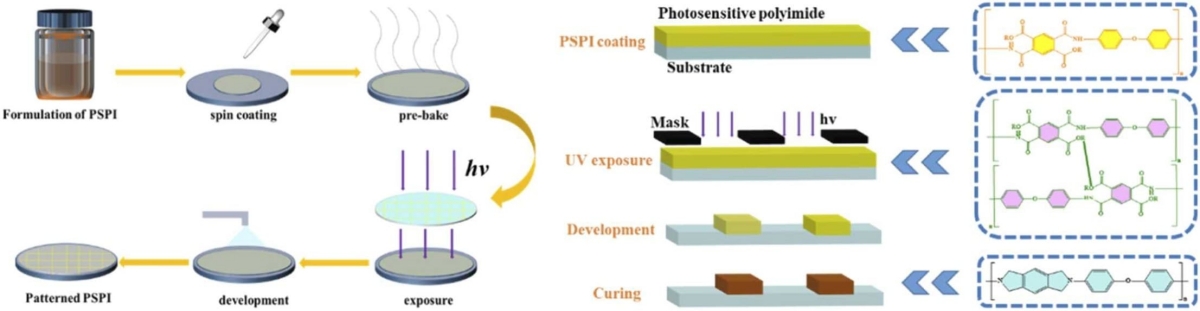

Типичен процес на аплицирање

Преку иновациите во молекуларната структура на материјалот и оптимизацијата на параметрите на процесот, Semixlab PSPI постигна револуционерен напредок во домашните висококвалитетни материјали за пакување, обезбедувајќи сигурна гаранција за пакување за најсовремени полиња како што се 5G RF модули, модули за напојување од автомобилски квалитет и AI чипови. Доколку треба да добиете детални технички бели книги или да закажете тестирање на примероци, ве молиме контактирајте го нашиот тим за техничка поддршка.

Основни предности на Semixlab PSPI

1. Ултра-високопрецизна литографија

Резолуција од 3μm за да се задоволат потребите за микро-испакнатини и RDL рутирање за 2.5D/3D пакети.

Стрмна и права морфологија на страничните ѕидови (85°-88°) за подобрување на сигурноста на повеќеслојното редење.

2. Екстремна стабилност на животната средина

Температура на стаклен премин над 330°C за прилагодување на високотемпературното пакување на енергетските уреди.

Ниска диелектрична загуба (Df<0.005) за сценарија со високофреквентни милиметарски бранови Ниска диелектрична загуба (Df<0.005), погодна за сценарија со високофреквентни милиметарски бранови.

3. Пробив во компатибилноста на процесите

Поддржува i-line/g-line двоен опсег на експозиција, компатибилно со главната домашна опрема за литографија.

Развивачка ширина ±15%, намалувајќи го влијанието на флуктуациите на процесот.

4. Домаштување на технолошките иновации

Независно развиена технологија за „нано-вкрстено поврзување“, која ја зголемува механичката цврстина за 30%.

Безхалогени, еколошки формулации во согласност со меѓународните стандарди за EHS.

Главни области на примена:

5. Потврда за валидација на еко-синџир

Има положено сертификација за сигурност од фабриките за пакување и тестирање на глави, како што се Changdian Technology и Tomfool Microelectronics, и е погоден за 55nm BCD процесот на SMIC.
